1) ECLAIRAGE LUMINESCENT
* PRINCIPE
Le principe de cet éclairage est de provoquer une décharge électrique dans un tube rempli de gaz à faible pression.
La décharge électrique s’accompagne de la production de radiations lumineuses visibles dues à l’illumination du gaz : ce phénomène est représentatif de l’éclairage par luminescence.
En fonction de la nature du gaz dans lequel s’effectue la décharge électrique, une couleur est privilégiée avec sa longueur d’onde spécifique.
Exemples
• Néon pour le rouge
• Argon pour le violet
• Hélium pour le jaune
• Néon et mercure pour le blanc
Ce type d’éclairage n’est pratiquement pas utilisé en milieu domestique excepté pour les témoins lumineux des boutons-poussoirs qui sont des lampes à lueur cathodique de très faible consommation.
Cet éclairage luminescent est surtout utilisé pour les enseignes lumineuses.
Les tubes luminescents sont alimentés sous haute tension 2000 à 3000 V, avec des conditions strictes pour leur installation afin d’éviter tous risques dus aux chocs électriques.
Pour les grandes enseignes le motif luminescent est décompensé en plusieurs éléments en série.
Ce type d’appareil d’éclairage est à cathode froide.
1 - électrode principale
2 - électrode d’amorçage
3 - tube en pyrex
4 - gaz à très faible pression
5 - transformateur BT/HT
2) ECLAIRAGE PAR LAMPES A DECHARGE A CATHODE CHAUDE
* TYPES DE LAMPES
Ce type de lampes à cathode chaude regroupe :
• Les lampes à vapeur de mercure,
• Les lampes à iodures métalliques,
• Les lampes à vapeur de sodium, haute pression, basse pression,
• Et également les tubes fluorescents.
Ces lampes ont une grande efficacité lumineuse, pour un même flux lumineux elles
consomment en moyenne quatre fois moins qu’une lampe à incandescence.
* CONSTITUTION GENERALE
a) LAMPES A VAPEUR DE MERCURE HAUTE PRESSION
La décharge se produit dans une atmosphère d’argon et de vapeur de mercure à partir d’une électrode, cathode chaude, qui émit des électrons.
Pour obtenir un meilleur Indice de Rendu des Couleurs (IRC) les fabricants proposent différents types de lampes.
LAMPE A BALLON FLUORESCENT (figure Lampe à ballon fluorescent)
Le tube à décharge est placé dans une ampoule ovoïde dont la paroi est recouverte d’une substance fluorescente qui émet sous l’action du rayonnement ultraviolet des radiations rouge-orangé.
L’IRC obtenu est de 60 pour une température de couleur de 3900 K. Ces lampes sont très utilisées leur durée de viemoyenne peut atteindre 12000 heures.
b) LAMPES AUX HALOGENURES METALLIQUES
Des halogénures métalliques, en général des iodures, ont été ajoutés à l’intérieur de la lampe à vapeur de mercure.
Le tube à décharge placé au milieu de l’ampoule est porté à une température de 800°C. Il provoque la dissociation des iodures en iode et vapeur métallique, avec leur recombinaison au voisinage de la paroi plus froide de l’ampoule.
L’IRC de ces lampes est compris entre 65 et 90. Les lampes de fortes puissances, 2000 à 5000 W, conviennent bien pour l’éclairage des stades.
c) LAMPE A VAPEUR DE SODIUM
La décharge électrique produit dans ces lampes une lumière à très bonne efficacité dans le jaune.
Il existe deux types :
• A basse pression, le tube à décharge en verre spécial contient un mélange de gaz inertes, argon et néon, leur durée de vie dépasse 6000 heures ;
• A haute pression, le tube à décharge est en alumine translucide pour résister aux hautes températures,1000°C, il contient du xénon et du mercure, leur durée de vie peut atteindre 20000 heures.
* PRINCIPE
Le principe de cet éclairage est de provoquer une décharge électrique dans un tube rempli de gaz à faible pression.
La décharge électrique s’accompagne de la production de radiations lumineuses visibles dues à l’illumination du gaz : ce phénomène est représentatif de l’éclairage par luminescence.
En fonction de la nature du gaz dans lequel s’effectue la décharge électrique, une couleur est privilégiée avec sa longueur d’onde spécifique.
Exemples
• Néon pour le rouge
• Argon pour le violet
• Hélium pour le jaune
• Néon et mercure pour le blanc
Ce type d’éclairage n’est pratiquement pas utilisé en milieu domestique excepté pour les témoins lumineux des boutons-poussoirs qui sont des lampes à lueur cathodique de très faible consommation.
Cet éclairage luminescent est surtout utilisé pour les enseignes lumineuses.
Les tubes luminescents sont alimentés sous haute tension 2000 à 3000 V, avec des conditions strictes pour leur installation afin d’éviter tous risques dus aux chocs électriques.
Pour les grandes enseignes le motif luminescent est décompensé en plusieurs éléments en série.
Ce type d’appareil d’éclairage est à cathode froide.
Alimentation d’un tube luminescent
1 - électrode principale
2 - électrode d’amorçage
3 - tube en pyrex
4 - gaz à très faible pression
5 - transformateur BT/HT
2) ECLAIRAGE PAR LAMPES A DECHARGE A CATHODE CHAUDE
* TYPES DE LAMPES
Ce type de lampes à cathode chaude regroupe :
• Les lampes à vapeur de mercure,
• Les lampes à iodures métalliques,
• Les lampes à vapeur de sodium, haute pression, basse pression,
• Et également les tubes fluorescents.
Ces lampes ont une grande efficacité lumineuse, pour un même flux lumineux elles
consomment en moyenne quatre fois moins qu’une lampe à incandescence.
* CONSTITUTION GENERALE
a) LAMPES A VAPEUR DE MERCURE HAUTE PRESSION
La décharge se produit dans une atmosphère d’argon et de vapeur de mercure à partir d’une électrode, cathode chaude, qui émit des électrons.
Pour obtenir un meilleur Indice de Rendu des Couleurs (IRC) les fabricants proposent différents types de lampes.
LAMPE A BALLON FLUORESCENT (figure Lampe à ballon fluorescent)
Le tube à décharge est placé dans une ampoule ovoïde dont la paroi est recouverte d’une substance fluorescente qui émet sous l’action du rayonnement ultraviolet des radiations rouge-orangé.
L’IRC obtenu est de 60 pour une température de couleur de 3900 K. Ces lampes sont très utilisées leur durée de viemoyenne peut atteindre 12000 heures.
Lampe à ballon fluorescent
b) LAMPES AUX HALOGENURES METALLIQUES
Des halogénures métalliques, en général des iodures, ont été ajoutés à l’intérieur de la lampe à vapeur de mercure.
Le tube à décharge placé au milieu de l’ampoule est porté à une température de 800°C. Il provoque la dissociation des iodures en iode et vapeur métallique, avec leur recombinaison au voisinage de la paroi plus froide de l’ampoule.

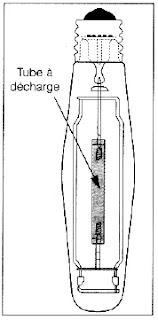

Lampe aux halogénures métalliques.
L’IRC de ces lampes est compris entre 65 et 90. Les lampes de fortes puissances, 2000 à 5000 W, conviennent bien pour l’éclairage des stades.
c) LAMPE A VAPEUR DE SODIUM
La décharge électrique produit dans ces lampes une lumière à très bonne efficacité dans le jaune.
Il existe deux types :
• A basse pression, le tube à décharge en verre spécial contient un mélange de gaz inertes, argon et néon, leur durée de vie dépasse 6000 heures ;
• A haute pression, le tube à décharge est en alumine translucide pour résister aux hautes températures,1000°C, il contient du xénon et du mercure, leur durée de vie peut atteindre 20000 heures.
Lampe à vapeur de sodium, haute pression
